계단참 단수에 따른 슬래브의 모양(2)

이번 계단은 아래 그림과 같은 모양 입니다.

​

계단 올라가는 방향은 그림에서 보이는

반시계 방향입니다.

​

건축 마감은 60mm 입니다.

​

올라가는 방향에서 계단참 부분에 45도 방향으로 계단 1단이

더 있는 형태입니다.

​

이것을 구조 부분으로 다시 그려 보겠습니다.

​

이렇게 나왔습니다!!

​

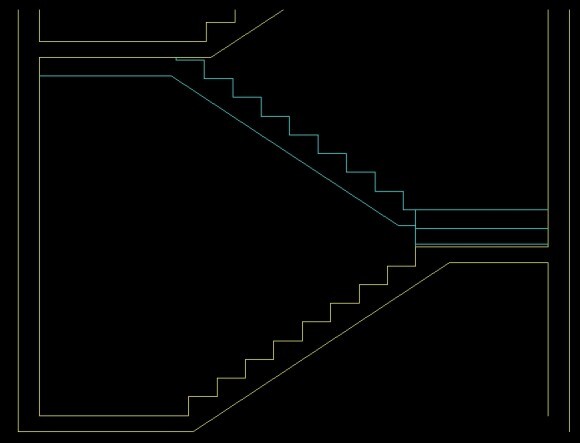

아래는 계단 단면도 입니다.

치수도 찍어 보았습니다.

​

그리고 필요한 부분이 전개도 작업이 필요합니다!!

​

전개도를 작성하기 위해서는 아래처럼 도면을 단순화

작업을 거칠 필요가 있습니다.

​

필요없는 부분들은 지웠습니다.

​

이것을 가지고 전개도를 작성해 보겠습니다. ㅡ0ㅡ;;

​

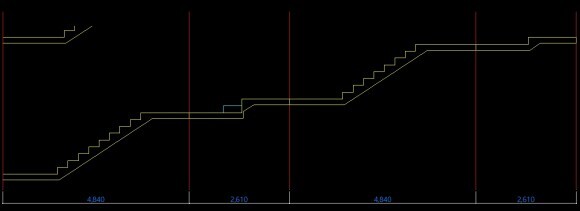

작성된 전개도 입니다!!

​

아래는 작업 영상입니다 ㅡ0ㅡ;;

https://youtu.be/sIcs8Pzh5GM



요즘 계단에는 잘 나오지 않는 거 같습니다.

계단참에서 참을 1단정도 나누게 되면, 화재나 비상사태

발생시 대피를 하다가 쉴 공간이 된다고 하여,

​

계단참 부분을 2단이상 나누는 것은

근래에는 시공을 하지 않는 거 같습니다.
