직선구간 + 곡선구간 레벨을 완전 정리하는 단계
앞 시간(스무 번째 시간)에서는
곡선 램프 시작점(SL+50)부터 직선 램프 시작점까지의 레벨값을 정리했습니다.
이제 남아 있는 직선구간과 곡선구간 전체 높이값을
완전히 정리해보겠습니다.
📂 1) 이전 작업 파일 불러오기
지난 단계에서 저장한 파일을 불러옵니다.
도면이 열리면
이제 평면도에서 직선거리 / 곡선거리를 확인합니다.

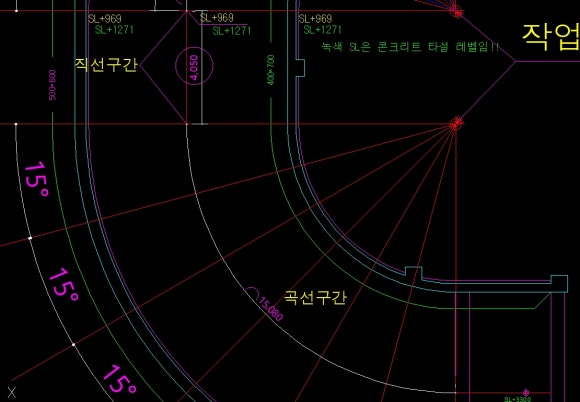

📏 2) 평면도 거리 확인
● 직선구간
4,050mm
● 곡선구간
15,080mm
이 두 값을 가지고 단면도와 비교합니다.
🧪 3) 평면도 vs 단면도 수치 비교
- 직선구간 → 동일
- 곡선구간 → 평면도 15,080mm / 단면도 15,079mm (1mm 오차)
→ 도면 정확도 매우 양호
또한 단면도에는
곡선이 끝나는 지점의 보(RB 등)가 정상적으로 표현되어 있습니다.
🔄 4) 15도 각도 나누기 다시 활용
곡선 램프 전체를 15° × 6구간으로 나누어둔 상태이므로,
각 지점의 곡선거리(아크 길이)를 단면도로 그대로 옮겨줍니다.
일반적으로 2,513mm × 6 = 15,078mm
(계산상 2mm 오차 발생 → 정상범위)
하지만 정확하게 하려면?
✔ 더 정확하게 거리 나누기 방법
OFFSET 명령에서 입력값을
직접 ‘나누기(Divide)’ 방식으로 계산하면 정확도 100%.
거리 D = 15080 / 6
즉,
2513을 직접 입력하는 것보다
계산식 입력이 더 정밀합니다.
🧮 5) 단면도에서 각 지점의 높이값 추출
15° 간격으로 잘라둔 모든 지점의
**레벨(SL+값)**을 단면도에서 읽어냅니다.
이후 이 값을 다시 평면도에 기입합니다.

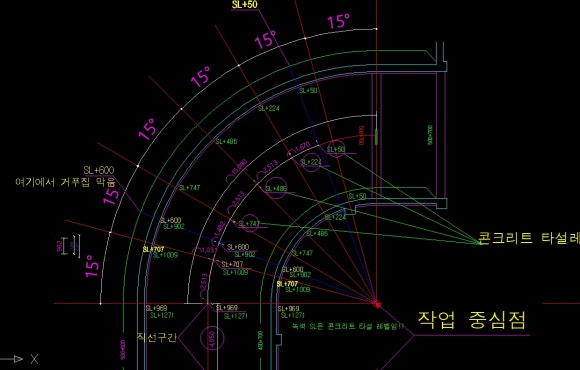

🧱 6) 평면도에 레벨값 정리
이제 램프 전체의:
- 직선구간 레벨 변화
- 곡선구간 레벨 변화
- 각 지점별 경사 변화
를 한눈에 확인할 수 있습니다.
아직 횡단구배는 적용하지 않았지만
이 방식으로 정리하면 역구배가 생기지 않는 안전한 설계·시공 기준선을 얻을 수 있습니다.
📁 이번 작업파일
🔗 램프_곡선03-종단에서 높이확인.dwg
