곡선 램프 해석의 핵심 개념 정리

곡선 램프 도면 해석은
현장에서 가장 난이도가 높은 작업 중 하나입니다.

하지만 몇 가지 핵심 개념만 알고 있으면
도면을 해석할 때 훨씬 수월해집니다.

---

1️⃣ 시속 30km 이상의 속도로 달리는 차량은 거의 없다

주차장의 곡선 램프에서는
차량이 시속 30km 이상으로 달릴 일이 거의 없습니다.

따라서 토목공사처럼 고속 주행을 고려한 횡단구배(캔버)를
건축 램프에 그대로 적용할 필요가 없습니다.

---

2️⃣ 곡선 램프의 ‘횡단구배(캔버)’는 왜 요즘 사용하지 않을까?

먼저 횡단구배란…

곡선 주행 중 차량이 바깥으로 튕겨 나가지 않도록
바깥쪽보다 안쪽을 높이거나 낮추는 기울기(2~6%)

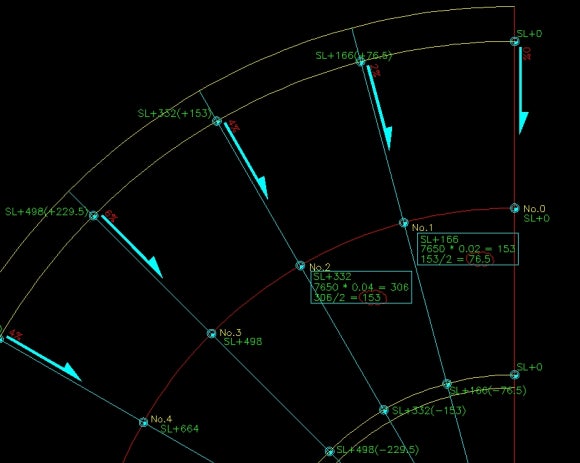

아래 그림처럼 램프의 바깥쪽에서 안쪽으로
2%~6% 경사를 주는 방식입니다.

과거에는 곡선 램프에도 적용한 사례가 있었지만
요즘은 거의 사용하지 않습니다.

그 이유는?

1. 주차장의 곡선 램프는 고속 주행이 없다.
2. 횡단구배를 적용하면 시공이 매우 복잡해진다.
3. 건축 램프 특성상 굳이 필요하지 않다.
4. 구배 오류로 인해 차량이 꿀렁이거나 물 고임 문제가 생길 수 있다.

결론:

횡단구배는 도로(토목) 개념이고
주차장 램프에는 요즘 거의 적용하지 않는다.

---

3️⃣ 중심점에서 그은 선의 레벨값은 동일하다

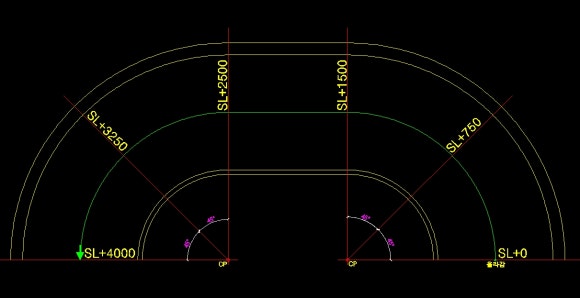

아래 그림처럼



**작업 중심점(곡선의 중심점)**에서
임의로 직선을 그으면, 그 선 위의 모든 점은 같은 레벨값을 가진다.

그 이유는?

• 곡선 램프는 원호(호)를 따라 일정한 반지름 값으로 구성되기 때문
• 동일 원에서 나온 선들은 같은 지점을 연결하며 레벨이 일치해야 차량이 튀지 않음

예시:

• 램프 시작점 SL+0
• 다음 층 도착점 SL+4000
• 중간의 직선램프로 이어지는 SL+1500 지점

⇒ 이 지점들은 이동 동선상 ‘같은 레벨’이 되어야 차량이 자연스럽게 이동 가능함.

너무 당연한 얘기 같지만,
현장에서 도면만 보고 작업하면 헷갈릴 수 있는 부분입니다.

---

4️⃣ 문제 등장 — 곡선 램프 아래쪽 벽체의 모양은?

이제 중요한 질문!

아래 빨간 사각형의 곡선 램프 하부 벽체를 보면,

1. 램프 안쪽이 높은가?
2. 안쪽과 바깥이 같은 높이인가?
3. 바깥쪽이 높은가?

정답은…

---

✅ 정답: 1번

램프 안쪽 벽체가 더 높다.

왜냐하면:

• 곡선 램프는 중심점을 기준으로
  ‘내측과 외측의 **수평거리(반지름)**가 다르기 때문’
• 레벨은 동일하게 적용되지만
  슬래브 자체가 경사이므로
  내측은 경사가 더 빨리 상승하고
  외측은 더 느리게 상승하게 됨
• 그 결과
• 내측이 먼저 높아지고
  외측은 더 낮게 남는다 → 내측이 더 높은 벽체가 됨

즉,

곡선 램프는 내측·외측의 높이가 항상 다르게 형성된다.

이것을 모르면
벽체 거푸집을 잘못 세우는 일이 자주 발생합니다.

---

마무리

곡선 램프 해석의 핵심은 두 가지입니다.

1. 곡선의 중심점
2. 레벨값이 어떻게 움직이는가

이 두 가지를 정확히 이해하면
곡선 램프는 더 이상 무서운 구조물이 아닙니다.
