[CAD 활용] MIRROR 시 문자 뒤집힘 방지 — 고급 속성 편집(ATTDEF) 사용법

형틀·골조 도면을 작업하다 보면
블럭(Block) 안에 문자(Text)가 들어간 상태에서 MIRROR(대칭복사) 를 했을 때
문자가 거울처럼 뒤집혀 보이는 문제가 자주 발생합니다.

특히 유로폼 나누기처럼
벽체 안쪽/바깥쪽을 대칭으로 만들어야 하는 작업에서는
이 문제가 반복적으로 발생해 도면 확인이 매우 불편해집니다.

이럴 때 해결방법은 간단합니다.
바로 DTEXT 대신 ATTDEF(속성정의) 로 문자를 만들어 블럭화하는 것입니다.

---

1️⃣ MIRROR 시 문자 뒤집힘 문제

유로폼 나누기 도면에서 벽체 안·밖 형태를 MIRROR할 경우
일반 DTEXT로 만든 문자는 아래처럼 뒤집혀 보입니다.

이 때문에

• 도면 읽기가 불편하고
• 문자 수정도 번거롭고
• 도면 품질이 떨어지게 됩니다.

---

2️⃣ 해결법 — ATTDEF(속성정의)로 문자를 만들기

문자가 뒤집히지 않게 하려면 ATTDEF 명령어로 “속성(Attribute)” 형태의 텍스트를 만들어야 합니다.

✔ 명령창 입력



ATTDEF

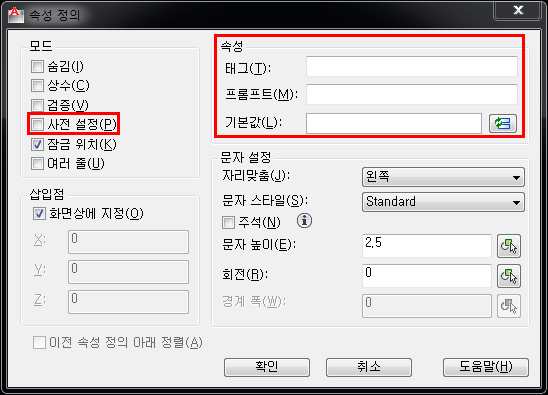

아래와 같은 속성정의(Attribute Definition) 창이 뜹니다.

---

3️⃣ ATTDEF 설정 방법

① 사전설정(Preset) 체크

속성정의 창의 빨간 사각형 부분
[사전설정(Preset)] 에 체크합니다.
→ 속성 입력 없이 바로 기본값을 사용할 수 있어 오류 예방 가능

② 속성 값 입력 (태그, 프롬프트, 기본값)

예시)

• 태그(Tag) : width
  → 블록 내부에서 해당 속성 이름으로 불림
• 프롬프트(Prompt) : 폼넓이
  → 필요 시 사용자에게 표시되는 안내문
• 기본값(Default) : 600
  → 블록이 삽입될 때 자동으로 표시될 문자

설정 완료 후 OK를 누르면
CAD 화면에 커서가 "시작점 지정" 상태로 변하고
문자가 생성됩니다.

---

4️⃣ ATTDEF 문자 vs DTEXT의 차이

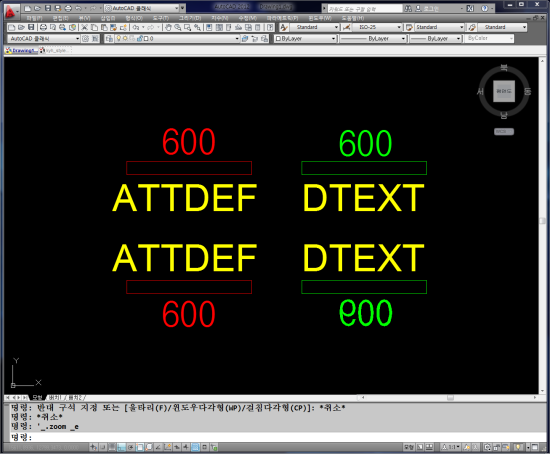

아래 그림처럼
왼쪽은 ATTDEF 문자,
오른쪽은 DTEXT 문자로 만든 경우입니다.

(비교 이미지)

✔ MIRROR 적용 시 결과

• ATTDEF로 만든 블럭 → MIRROR해도 문자가 뒤집히지 않음
• DTEXT로 만든 블럭 → MIRROR 시 거울처럼 반전됨

---

5️⃣ ATTDEF로 만든 문자로 블럭 생성 → MIRROR 테스트

ATTDEF로 만든 문자를 포함한 블럭을 만들고
대칭(MIRROR) 명령을 사용하면…

👉 문자가 정상 방향으로 유지됩니다.

도면의 가독성·작업 효율 둘 다 개선!

---

🎉 요약

방법MIRROR 시 문자 뒤집힘특징

DTEXT + 블럭	뒤집힘 발생	기본 텍스트
ATTDEF + 블럭	뒤집힘 없음	안정적, 실무 활용도 높음

형틀·콘크리트 도면에서
양면(Inside/Outside) 작업이 많은 유로폼 나누기 작업에 특히 필수입니다.
