[CAD 활용] LAYWALK 명령어로 구조도에서 ‘벽체선만 깔끔하게 추출’하기

구조 평면도에는 벽체, 기둥, 치수, 문자, 보, 기호, 해치 등 수많은 레이어가 섞여 있습니다.
이 중에서 ‘콘크리트 벽체선만 따로 빼내고 싶을 때’ 가장 강력한 명령어가 바로 LAYWALK 입니다.

특히 형틀·골조 작업에서 벽체선만 따로 잡아

• 거푸집 물량 산출
• 벽체 변위 체크
• 벽체 두께 확인
• 철근 위치 파악
  등을 할 때 매우 유용합니다.

---

1️⃣ 구조 평면도 준비

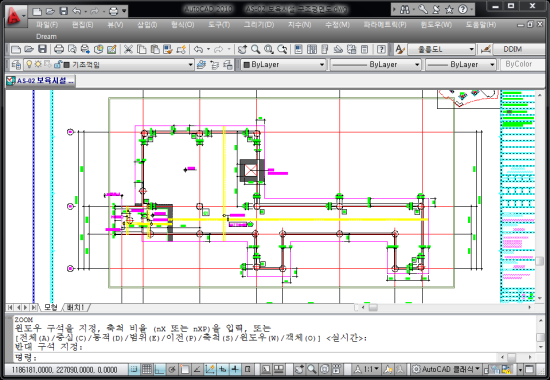

아래와 같은 구조 평면도에서 벽체선만 분리한다고 가정합니다.

---

2️⃣ LAYWALK 명령어 실행

명령줄에 다음을 입력합니다.



LAYWALK

창이 하나 뜨면,
“객체 선택(Object Selection)” 버튼을 클릭합니다.
(보통 빨간색 동그라미 안에 있는 아이콘)

---

3️⃣ 벽체선 하나만 선택

도면에서 벽체선 1개만 클릭합니다.

• 굳이 전체를 선택할 필요 없음
• 단 하나만 선택해도
  그 선이 속한 레이어 전체가 자동으로 활성화됩니다

선택이 끝났으면 엔터(Esc)로 LAYWALK 창을 닫습니다.

---

4️⃣ 벽체선만 남은 화면 확인

다른 모든 레이어는 꺼지고,
콘크리트 벽체선(CON 레이어 등) 만 켜진 화면이 나타납니다.

이 상태가 바로 벽체선만 추출된 상태입니다.

---

5️⃣ 벽체선 복사하기 (중요)

이제 추출된 벽체선을 그대로 사용하기 위해
다른 레이어가 켜졌을 때 겹치지 않을 위치로 살짝 이동해 둡니다.



COPY

명령으로 벽체선을 한쪽으로 복사합니다.

---

6️⃣ 모든 레이어 다시 켜기

명령창에 입력합니다:



LAYON

꺼져 있던 레이어들이 모두 켜지고,
아까 COPY로 복사해 둔 벽체선만 따로 분리된 형태로 남습니다.

이제

• 별도 도면 생성
• 벽체 물량 산출
• 면적 확인
• 보/기둥과 간섭 체크

등에 활용할 수 있습니다.

---

✔ 핵심 요약

작업명령어

벽체선 있는 레이어만 보여주기	LAYWALK
벽체선 선택 후 분리	객체 1개 선택
벽체선 복사	COPY
레이어 전체 ON	LAYON

---

🎉 마무리

LAYWALK는 레이어 기준으로 객체를 빠르게 분류·추출할 수 있는 강력한 명령어입니다.
특히 구조도에서 벽체만 꺼내고 싶을 때는 이 방법이 가장 빠르고 정확합니다.

형틀·골조 실무에서 매우 자주 쓰이는 팁이니 꼭 기억해두세요!
