수평 조절목과 층고 확인하기(4)

1. 수평조절목의 레벨값은 바닥 단차에 의해 맞춰진다.

2. 층고를 확인할때 슬래브 두께, 단열재 두께, 보크기를 확인한다.

3. 유로폼의 특성을 잘 파악하여 수직거푸집 높이를 조절한다.

4.수평조절목은 가능하면 낮게 하거나 없는것이 좋다

​

​

수평 조절목이란 현장에서 흔히 말하는

메모도를 말합니다.

​

콘크리트 타설 한 바닥의 레벨을 측정해 보았을 때

바닥이 일정치 않거나, 또는 건물의 층고를

맞추거나 할 때 높이 조정을 위한 목적으로 쓰입니다.

​

일반적으로 합판의 경우 폭 60mm 정도

또는 각재를 이용하여 수평조절목을 구성합니다.

​

이렇게 수평조절목 설치가 끝나면 층고에 맞게

수직 거푸집을 시공합니다.

​

주자재로는 유로폼이 많이 이용됩니다.

그리고 보 및 슬래브의 수평 거푸집 자재로는

합판등의 자재가 주로 이용 됩니다.

​

​

수평조절목의 레벨 값을 지정하려면,

해당 건물의 층고와 단차, 그리고 슬래브 두께,

단열재 부분등의

높이 확인이 필요합니다.

​

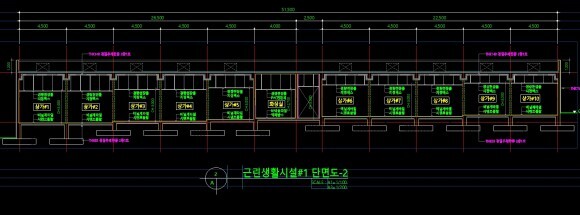

앞에서 보았던 근생1의 건축단면도를 보며

건물의 단차와 층고를 다시 보겠습니다.

​

왼쪽에서 오른쪽으로 가면서 바닥 높이가

높아지는 것을 알 수 있습니다.

​

그리고 지붕슬래브는 단차가 없는 것이 확인됩니다.

​

단차가 여러군데 있는데,

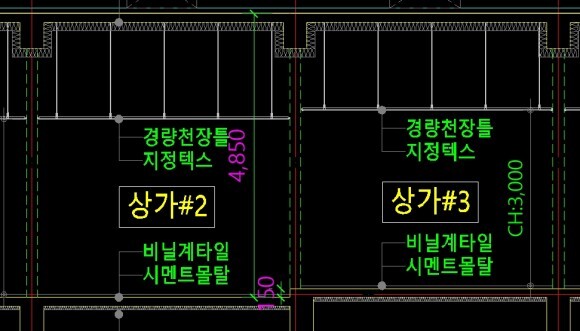

상가2와 3사이에 바닥 단차가 150mm가 나며,

상가2의 층고는 4850mm 입니다.

​

위 도면으로 봐서 상가 2, 3의 단차가 150mm 발생하니

4850-150 = 4700mm

​

상가 3의 층고는 4700mm가 될 것을 예상 할 수 있습니다.

이는 지붕 슬래브엔 단차가 없이 지붕이

평평하기 때문입니다.

​

상가3,4의 바닥 레벨이 같으며 층고가 4700mm

그리고 상가4와 5의 바닥 단차가 150mm 가 있고

​

상가5에서도 150mm의 단차가 있습니다.

상가5와 6사이엔 화장실이 배치 되어 있습니다.

상가5와 화장실간의 단차는 150mm 가 있구요.

​

화장실에서 상가6까지 바닥 단차가

또, 150mm가 있네요!!

​

특이한 점을 확인 하셨는지 모르겠으나,

다른 상가부분들과는 달리 화장실 부분에서는

지붕 슬래브의 하부에 단열재 표시가 없습니다.

​

즉, 단열재를 설치 하지 않는 다는 것인데요,

​

​

​

일반적으로 단열재의 설치 유무를 보자면,

사람이 거주 하는 공간의 경우 단열재 설치를 합니다.

​

더운 여름엔 에어컨을, 그리고 겨울에는 따뜻한 히터를

사람이 거주하면서 냉난방기를 가동을 시켜야 하니

​

밖에서 흘러 들어오는 냉기나, 열기를 막기 위한 목적도

있겠으나, 내부의 냉기나 열기를 빼앗기지 않으려는

이유에서도 단열재 또는 단열 목적으로 쓰이는 이중창등의

사용이 있겠습니다!!

​

이와는 반대로 화장실의 경우 장시간 사용되어지는

공간이 아니므로 위 도면에서와 같이

단열재의 설치가 필요치 않은가 봅니다

(해석의 차이가 발생 할 수 있습니다.)

​



​

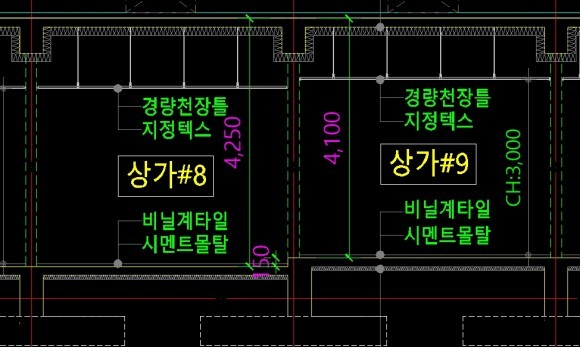

상가8과 9 사이에 바닥단차가 150mm

층고 4250mm를 확인 할 수 있습니다.

​

​

​

전체적으로 보면 각 상가마다 150mm의 바닥 단차가

있는 것을 알 수 있습니다.

​

유로폼 거푸집의 특성에 따라

웨지핀 간격이 150mm 간격으로

​

별도의 수평 조절목의 레벨값을 SL+0

즉, 바닥 레벨이 일정하다는 가정하에

수평조절목은 없이 바닥에 바로 하는 것이

좋아 보입니다!!

​

그렇지만 콘크리트 바닥 타설이 일정하게

나오지 않으므로

SL+50 정도의 수평조절목을 설치 하여

정리를 하도록 하겠습니다!!

​

​

상가1,2의 층고는 4850mm 이며,

지붕층 슬래브 두께는 150mm,

단열재 두께는 140mm 입니다.

그리고 합판의 두께를 10mm라 가정합니다.

​

4850mm-150mm-140mm-10mm=4550mm

의 값에서 수평조절목으로 50mm를

마지막으로 밴값을 수직 거푸집의 높이로

계산하여 작업합니다.

수직 거푸집의 높이는 4500mm 가 됩니다.

​

유로폼으로 나눌 경우

1200폼 3장+ 900폼 1장 = 4500mm 높이가 됩니다.

​

​

대략적 슬래브 하단까지의 높이는

위와 같은 값으로 나오지만

도면을 다시 한번 보겠습니다.

단면도에서 빼두었던 보에 대해서 알아보고

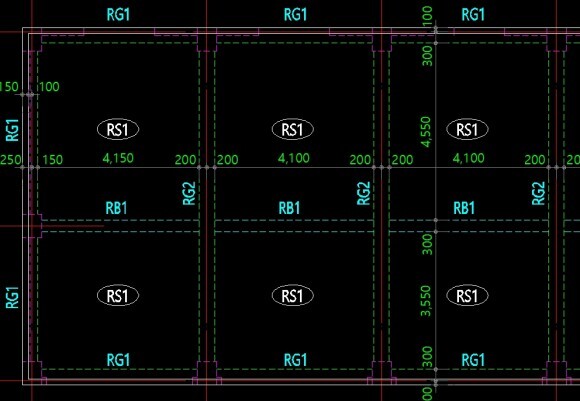

보의 위치에 대해서도 구조평면도를 통하여

확인해 보겠습니다.

슬래브 이전에 RG1이라는 보가 존재 합니다.

벽체를 둘러가면서 벽보로 자리 잡아 있습니다.

​

바닥에서 보하단까지의 높이는 4110mm 이므로

RG1 보는 400*600 보입니다.

​

4850mm-600mm-140mm=4110mm

층고-보크기-단열재두께 = 4110mm

라는 값이 나오며, 단면도에 치수값이 표기 되어 있습니다.

​

여기 높이에서 합판 두께 10mm + 수평조절목 50mm를

적용하면

4110mm-10mm-50mm=4050mm

라는 계산값이 나오게 됩니다!!

​

수직거푸집 보 하단부까지

4050mm 가 나오므로

1200폼 3장(3600mm)+ 450mm 의 조합으로

거푸집 시공을 하면 될 것 같습니다!!

​

입면상 유로폼 배치 모습입니다.

​

이런 방법으로 각 상가 바닥에서 수직 거푸집의

높이 값을 정할 수 있습니다.

​

층고에서 수평조절목을 50mm 설치를 하였으나,

현장에서의 작업으로 보면, 가능한 수평조절목을

설치 하지 않는 것이 좋습니다.

​

이는 다른 이유는 없으나, 높게 설치 할 수록

콘크리트 타설시 발생하는 하부 측압에 불리하며

수평조절목 설치 시간이 길어 져서

​

"거푸집 설치 비용의 증가를

가져 올 수 있기 때문입니다."
