설계도면을 보다 보면, 명확하게 보여야 하는 중요한 정보가 정작 잘 보이지 않는 경우가 있습니다.
그리고 이런 도면은 항상 시공 직전에야 나타나거나, 구조상 이미 늦은 후에 발견되는 경우가 많습니다.
특히 최저가 입찰제도 영향으로
도면 품질이 떨어지는 현장이 반복되고 있고,
유사 도면이 여러 현장에서 복사-재사용되는 사례도 많아지고 있습니다.
이럴수록 도면을 보는 사람(시공자, 공무, 소장)의 해석 능력이 중요합니다.
도면이 틀린 채로 들어온다면,
그 그대로 시공하면 그대로 잘못됩니다.
🔍 숨어있는 도면의 대표 사례 — 램프 경사보
지하 주차장 램프 구간에서 가장 많이 발생하는 문제가 있습니다.
바로 경사 슬래브 하단의 “경사보(Slope Beam)” 반영 여부입니다.
이 도면은 대부분 아래처럼 슬래브 일람표 안에 숨어 있습니다.
📌 일반 구조 평면도에서는 안 보인다
아래 상태가 일반적입니다:
- 구조 평면도(Plan)에는 램프 경사보 선이 없음
- 보 목록에도 코드 없이 생략된 경우가 있음
- 해당 위치에 철근 및 형틀 시공 중 “어? 보가 없는데?” 라는 상황 발생
그리고 그때서야 발견합니다:
➡️ 슬래브 일람표에 조그맣게 있는 횡단면도

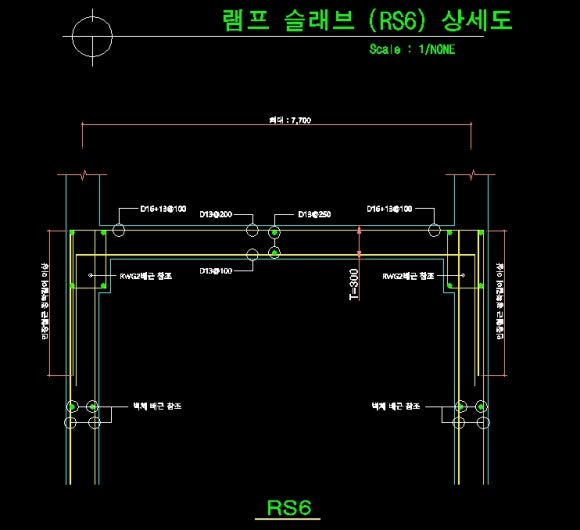

📌 도면 예시 해석
➡️ = 설계는 되어 있으나 눈에 잘 띄지 않는 도면
이걸 놓치는 순간 발생하는 일:
| 철근 배근 진행 | 🔧 문제 없음 → 보 없음으로 배근 |
| 거푸집 설치 | ❗ 경사보가 없으니 형틀 해체 불가 |
| 시공 중간 발견 | 😱 철근 해체 → 형틀 변경 → 공기 지연 → 시공비 증가 |
😵 왜 이런 도면이 숨어 있을까?
📌 이유는 단순합니다.
- 설계사 내부에서 유사현장 반복 사용
- 슬래브 일람표에 단면을 “묶어서” 표시하는 설계 패턴
- 구조 평면에 표현하면 도면 복잡도가 상승 → 누락
즉, 의도라기보다 설계 표현 방식의 결과물입니다.
그래서…
👉 “도면 그대로 시공했는데요?”
➡️ 이 말이 면책이 되지 않는 이유입니다.
설계도면은 보는 게 아니라 ‘해석’해야 합니다.
👇 놓치지 않기 위한 체크리스트
| 램프 슬래브 명칭 (RaS / Ramp Slab) | 구조 평면, 슬래브 일람표 |
| 횡단면도 포함 여부 | 슬래브 일람표 내부 |
| 경사보 존재 여부 | 단면도 또는 박스 표기 |
| 보 코드 존재 여부 | 구조 상세도 A-#, S-#, WG-# 등 |
| 주근 간섭 및 하부 거푸집 연속성 검토 | 시공 계획단계 |
📌 실무 팁
✔ 램프 구간은 도면 3종 반드시 세트로 봅니다:
- 구조 평면도
- 슬래브 일람표
- 단면도(특히 횡단면도)
✔ 구조 검토는 구조 기준점 → 단면 → 상세 순으로 보는 것이 안전합니다.
✔ 도면에 표시가 없더라도
“슬래브 두께가 큰 곳 = 보 숨은 가능성 높은 곳” 이라고 의심해야 합니다.
🎯 결론
램프 구간 도면은 설계 누락·표기 단순화·표현 방식 차이 때문에
“숨겨진 상태”로 제공되는 경우가 많습니다.
그러나 현장은 숨길 수 없습니다.
📍 도면을 찾는 사람과
📍 도면을 해석하는 사람은 다릅니다.
현장에서는 반드시 해석하는 사람이 필요합니다.
