지난 글(note01-일반계단01)에서 평면도를 분석했다면,
이번 글은 단면도(N Section) 를 중심으로 계단 구조를 더 깊게 이해하는 단계입니다.
계단 작업에서는 평면도도 중요하지만,
실제로 높이 관계가 결정되는 단면도는 반드시 정밀하게 이해해야 합니다.
1️⃣ 일반적인 건축 계단 단면도
아래는 건축도면에 흔히 쓰이는 일반 계단 단면도입니다.

이 도면을 보면
- 층고(Story Height) → 2830mm
- 계단의 전반적인 높이 구성
- 마감 두께 포함된 입면(계단 모양)
을 확인할 수 있습니다.

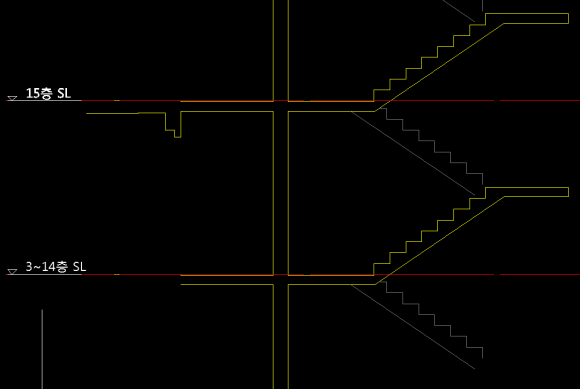

2️⃣ 단면도 단순화 작업
계단 작업 시 필요한 정보만 남기기 위해
우선 불필요한 객체들을 제거합니다.
아래처럼:

남겨둔 요소
- 중심선 (빨간색)
- 계단 단면선 (노란색)
- 계단 입면선 (조금 어둡게 보이는 선들)
- 층고 기준선
여기서 입면선(마감 기반) 과 단면선(골조 기반) 의 구분이 매우 중요합니다.
3️⃣ 입면선(마감 기준) 색상 분리
입면선은 마감까지 반영된 계단의 실제 보이는 선형입니다.
이를 구분하기 위해 하늘색으로 변경했습니다.

색상은 개인 취향이지만,
단면선(골조) 과 입면선(마감) 을 구분하기만 하면 됩니다.
4️⃣ 슬래브 두께 & 마감두께 확인
단면도 치수를 확인해 보면:
- 계단 슬래브 두께 = 150mm
- 입면 기준 계단 한 단의 두께 = 219mm
그리고 입면선 상단에서 50mm offset 작업을 하여
마감두께를 반영한 형태를 표현할 수 있습니다.
아래처럼:

즉, 입면선 = 골조선 + 마감두께(50mm) 입니다.
5️⃣ 단면도 최종 정리
마감 부분을 제외하고
정확한 골조 기준 단면도를 만들면 아래와 같습니다.

여기에 필요한 치수를 다시 찍어 보면:

계단 단면의 핵심 정보가 깔끔하게 나타납니다.
🎉 정리
이번 note02에서는
계단 단면도를 정리하면서 입면(마감)과 단면(골조)의 차이를 명확히 이해하는 것이 핵심입니다.
✔ 입면선 = 마감된 계단 모습
✔ 단면선 = 실제 콘크리트 구조 기준
✔ 입면선에서 슬래브까지의 값 → 마감두께 포함
✔ 골조 기준 도면을 만들기 위해서는 마감 요소를 반드시 제거/보정해야 함
다음 글(note03)에서는
이 단면도를 기반으로 챌판(단높이) 위치 계산, 슬래브 시작점 조정 등을 더 깊게 다루겠습니다.
