[CAD 배워보기] 4. CAD 명령어... ROTATE

명령(command) : Rotate [명령줄에 Rotate 명령어를 넣는다 / 단축키: ro ]

Rotate 는 객체를 회전 시키는 명령어 입니다.



캐드에서의 각도는 0~360도가 반시계방향으로 갑니다.



Rotate의 사용법에 대해서 보겠습니다.

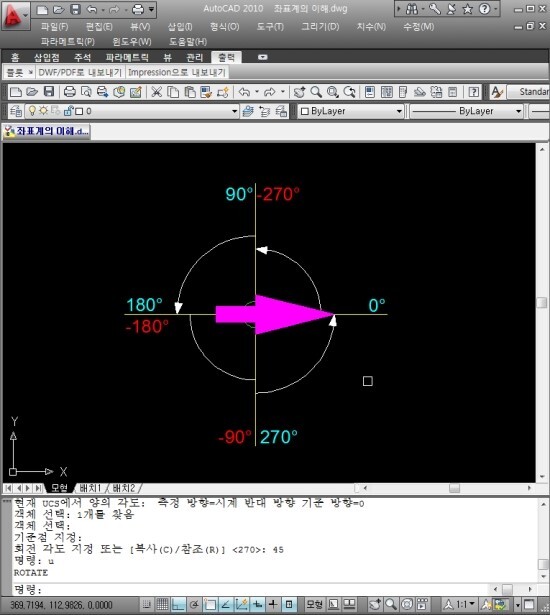

[1] 분홍색 화살표의 각도는 0도 입니다.





[2] 분홍색 화살표의 각도는 45도 입니다.



명령: ro
ROTATE
현재 UCS에서 양의 각도:  측정 방향=시계 반대 방향 기준 방향=0

객체 선택: 1개를 찾음

객체 선택:
기준점 지정:
회전 각도 지정 또는 [복사(C)/참조(R)] <270>: r

참조 각도를 지정 <0>: 0

새 각도 지정 또는 [점(P)] <0>: 45

화살표를 45도 회전 시켰습니다.



위 내용중에 빨간색으로 따로 표기 해둔 부분이 있는데, 여기를 잘 보셔야 됩니다.



먼저 명령줄에서 회전 명령을 실행 시키고 나서, 객체 선택을 하라는 곳에서



회전시킬 화살표를 선택을 합니다. 선택이 끝나면, 엔터를 눌러 선택을 종료 합니다.



그러면, 기준점을 선택을 하라고 합니다. 화살표의 중심을 기준 잡고,



회전 각도 지정 또는 .... 이라고 나와 있는 부분이 중요 합니다. c/r 옵션이 있습니다.



c는 회전시키는 객체를 복사해주는 기능을 갖고 있습니다. 자주 안씁니다.



그리고 r 옵션은 참조라고 되어 있습니다. 현재 화



살표가 향하고 있는 방향을 기준으로 잡아줍니다.



그리하여 참조각도를 0 이라고 입력하고, 새 각도지정에서는 45를 입력 하였습니다.



기준에서 회전을 하던 이동을 하던 복사를 하던, 무언가를 하려면 기준을 잡아주는 것이



작업하기가 수월해 집니다. 참조 = 기준



※ 캐드는 반시계 방향으로 회전 한다고 하였습니다.



컴퓨터는 우리가 보는 것처럼 화살표의 방향이 0도를 가리키는지 알지 못합니다. 그래서



현재 0도를 가리키고 있으니, 45도 만큼 회전시켜라(반시계방향)고 알려주어야 합니다.







객체의 회전은 그리 어려운 부분은 없습니다.



그렇지만, 참조를 어떻게 사용 하느냐에 따라 조금더 정확하고 편리하게 쓸수 있겠습니다.



Rotate 회전에 대해서 알아보았습니다.
