카메라뷰 출력하기

캐드에서 3D로 작업한 결과물을 카메라를 설치하여 카메라 각도로 볼수는 있지만,



출력 하는 부분이 애매해서 검색을 해보니 없다는...



그래서 이리저리 만져 보다 출력하는데 성공하여 이렇게 몇자 남겨봅니다.



먼저 아래 그림은 VPOINT 0,0,1(좌측) / 1,-1,1(우측) 의 값으로 두화면으로 나뉘었습니다.



그리고 카메라를 세대 설치 하였습니다.







여기서 문제는 카메라뷰로 보이는 화면 새창으로 열려있는 "카메라 미리보기"의



화면처럼 출력을 하고 싶다는 것입니다.



어떤 다른 방법이 있을지는 모르겠으나, 여튼 위 화면과 같이 출력할수 있는 방법을 알아 보겠습니다.



일단은 캐드 화면중 오른쪽 3차원 화면에서 출력이 필요한 뷰를 가지고 있는 카메라를



왼쪽마우스 버튼을 눌러 선택하고, 오른쪽 마우스버튼을 누릅니다.

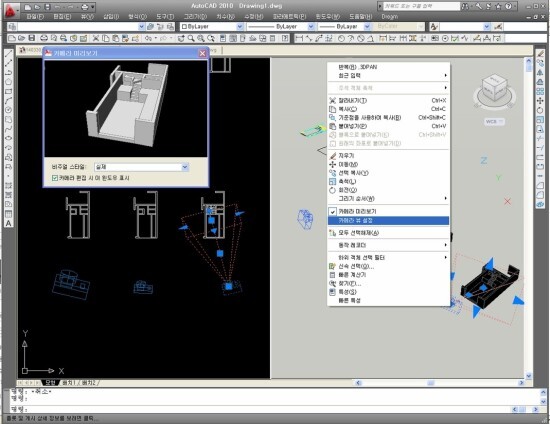

그러면 아래와 같은 화면에 메뉴가 뜨는 것을 확인 할수 있습니다.







메뉴가 떴습니다!!!



그중에서 파란색으로 되어 있는 부분 카메라뷰 설정을 눌러봅니다.



그러면 화면이 이렇게 바뀝니다.





자~ 나타났습니다.



프린트하기를 눌러서(CTRL+P 또는 출력하기) 화면에 보이는 부분을 출력하시면 되겠습니다.
