지하층 계단 v2014a
케이@
2021. 11. 6. 15:17
계단에 대해 알아 봅니다.

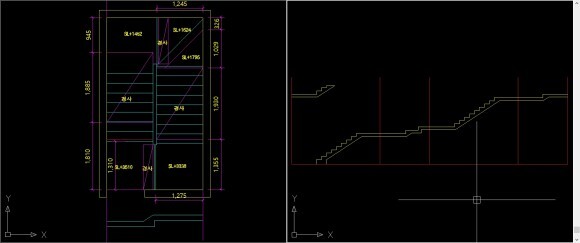

지하층 코아 평면도와 단면도를 준비했습니다.
난이도가 있는 구조물을 제외하고는
보통 현장에서 계단 도면을 본다는 것이 조금은 어려운 일이 아닌가 합니다.
그래서 정리를 해보겠습니다!!
어려운 계단일수록 도면 정리가 잘 되어 있으면
시공시 조금 더 수월하게? 작업을 하실 수 있습니다!!
아래 도면을 가지고 모델링을 해보겠습니다~
우선 전개도 부터 그려야 합니다 ㅡ0ㅡㅋ..
전개도에서 필요한 모델링 부분을 따올수 있거든요!!
만들어진 전개도를 이용하여 모델링 합니다
작업중 틈날때 마다 저장을 하는 습관을 들입시다!!
에러 메세지를 날리며 강제 종료되는 것을 사전 예방 가능하답니다.
여튼, 여러번의 강제종료를 경험하고 완성이 됩니다 ㅡ0ㅡㅋ
계단에 대해서 알아보고 모델링까지 해 보았습니다!!
아래는 사용된 파일입니다.
