정의되지 않은 쉐이프 48

케이@ 2021. 11. 13. 12:43

갑자기 들이닥친 정의되지 않은 쉐이프 덕에

작업이 중단된 상태에서 해결을 아직 하지 못하고, 이것 저것 손대기 시작한다.

아마 오랜만의 글이 나중에 같은 상황에 대처 하기 위해 몇자 남겨둘까 한다

네이버 및 구글 검색 찾다 찾다

포기 하고 일단은 해결책을 마련해서 가보도록 하겠다 ㅡ.ㅡ;;

정의되지 않은 쉐이프 '숫자' 의 오류는...

캐드 도면내의 문자가 하나도 나타나지 않는 ... 다

일단은 RECOVER / RECOVERALL 등의 명령어로 문서 복구에 들어가 보았다

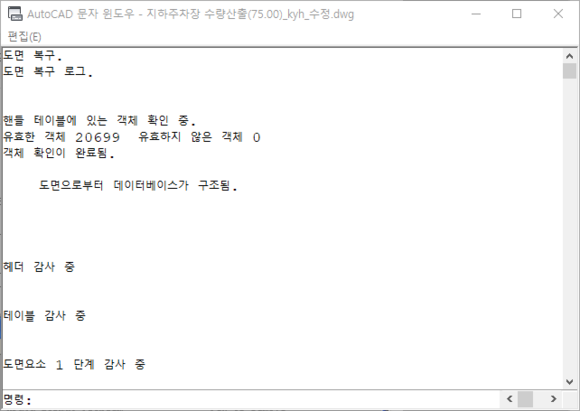

검사를 쭈욱 해나가고 있는 상황...

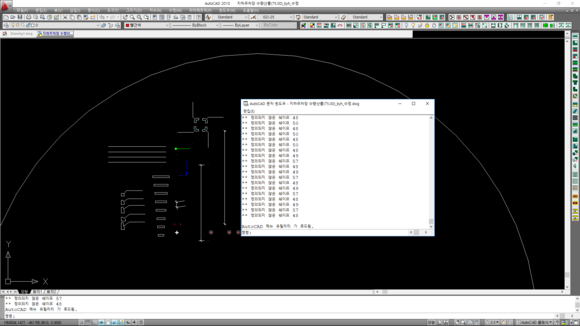

정의되지 않은 쉐이프 '숫자'가 많이 보인다...

그리고 열린 캐드 화면은 아래와 같다.

RECOVER 명령으로는 복구가 되지 않는다.

그리고 위 화면은 캐드를 새로 설치해서 RECOVER 명령까지 해본 상태임...

그리고 AUDIT 명령을 써보기도 했으나 단순 텍스트가 없는 것으로

인식이 되어 문자 표현이 안된다는 ...

여튼 해결 중인 사항임 ㅡ.ㅡㅋ

=================================================

여기서 부터 다시 ㅡ.ㅡㅋ

일단은 컴터의 C:\Program Files\AutoCAD 2010\

하위 폴더중에서 폰트 폴더가 사라진 것을 발견함 ㅡ.ㅡ;;;;

폰트 폴더가 사라짐 =_=;;

아래는 구글링을 통한 오토데스크사의 전문답변을 찾아 볼수 있었음 ㅡ.ㅡ;;

오류: 정의되지 않은 쉐이프를 "xx" 에서 도면을 열 경우 AutoCAD

문제:

AutoCAD에서 도면을 열면, 문자 요소는 특정 문자 (또는 표시) 및 명령 line shows:

정의되지 않은 쉐이프 XX

이 오류 메시지가 여러 번 반복되는 xx 교체할 다른 숫자 값입니다.

원인:

누락된 글꼴 (.shx) 파일

AutoCAD 최신 상태가 아닙니다

여러 줄 문자 객체를 두 개 이상의 행 및 스타일이 As 취소선

해결 방법:

STYLE 명령을 사용하여 문자 스타일을 통해 글꼴 및 확인합니다. 획득 사본을 다른 컴퓨터에서 누락된 글꼴 및 배치할 AutoCAD의 글꼴 폴더 (예: C:\Programs Files\Autodesk\AutoCAD 20xx\Fonts ).

대신, 각 문자 스타일을 변경하거나 다른 글꼴 (미팅이라는 점을 염두에 두고 변경할 가능성이 가장 높은 문자 배치 도면). 취소선 문제를 해결하려면 위에서 언급한 문자 스타일에 트루타입 글꼴을 사용할 수 있습니다.

해당 내용의 사이트 글임 ㅡ.ㅡㅋ

https://knowledge.autodesk.com/ko/support/autocad/troubleshooting/caas/sfdcarticles/sfdcarticles/KOR/Error-when-drawing-file-is-opened-Undefined-Shape-XX.html



오류 : AutoCAD에서 도면을 열 때 "정의되지 않은 도형 XX" | AutoCAD 2018 | Autodesk Knowledge Network

문제: AutoCAD에서 도면을 열 때 텍스트 요소에 특정 문자가 표시되지 않고 명령 줄에 다음과 같이 표시됩니다. 정의되지 않은 도형 XX 이 오류 메시지는 XX가 다른 숫자 값으로 바뀌면서 여러 번 반

knowledge.autodesk.com



==================================================

위의 방법도 완전한 해결책이 아님 ㅡㅡ+

해결이 되지 않았음 ㅡ.ㅡㅋ

결국 프로그램을 다시 설치해 보기로함...

==================================================

새로 설치하여 해결함 ㅡ.ㅡ;;

재설치가 답은 아닌듯 한데 여튼 해결하였음!!

==================================================

도면 두번째 열때 원상 복구 됨 ㅡㅡ;;;

재설치도 해결 방법이 아님!!

이쯤 되면 바이러스를 의심하지 않을수가 없음 ㅡㅡㅋ

그리하여 ...

여튼 일터에 있는 놋북의 리습파일을 덮어 쓰기 해보려고 함 ㅡㅡㅋ

덮어쓰기 하기전 악성코드 파일을 찾아 삭제를 하니

몇페이지에 걸쳐서 악성코드 삭제 화면이 ㅡ0ㅡ;;;;

어디서 유입되어 왔는지 잘 모르겠음 ㅠ_ㅠ

여튼!!!! 다시 정리를 해보겠음!!!!

1. 정의되지 않은 쉐입이 뜨기 시작하며 문자가 사라지는 현상 발견

2. 인터넷 검색 해봐야 답이 없었음

3. 결국 재설치 하기로 하고 재설치 한 다음 해결 된 듯 했음

4. 한번의 도면 열기 완료후 문자가 잘 보임!!!

5. 그러나!! 캐드 다시 실행 후 두번째 열기 부터 정의되지 않은 쉡이 또뜸!!

6. 흐름 -> 캐드 실행시 시작되는 acad.lsp 파일이 악성코드에 의해 변형되지

않았을까 의심하여 열어봄... 알수 없는 문자로 도배되어있는 것 확인

3일째 확인함 ㅡㅡ;;

7. 악성코드 배치파일로 삭제함

8. 정상적인 acad.lsp 파일 다시 붙여 넣기 해보려 함

9. 8번까지 작업중 안됨을 느끼고 재설치 들어감 ㅡㅡ;;

재설치 하고 난 다음 캐드 화면 ...

끄고 난 뒤 다시 실행 했을때 화면 ㅡ.ㅡㅋ

이유를 찾지 못하고 방황중....

음... 캐드 바이러스 관련 해서는 지울만 한 것들 지우고 난 다음 실행 상태임

여튼 재설치후 첫번째 열때는 잘 열림!!!

두번째 부터 쉡쉡~ 하기 시작함 ㅡㅡ+

... ... ... 오늘은 여기까지 3일째임 ㅡ0ㅡㅋ

※ 참고로 하나 더 적어두자면 mtext 및 dtext 등

새도면 열기 했을 경우 문자 적는 명령어가 실행이 되지 않는다는 것

문자를 적으려 시도하면 정의되지 않은 쉡쉡 뜬다 ㅡㅡ^

대략 일터에 있는 놋북으로 나머지 일 정리하고 집에 있는 놋북을 한번

밀어봐야 할듯 하다 ㅡ.ㅡ;;;;;

원인을 알 수가 없네

... ... ...

4일째 놋북 껐다 켜니 다시 된다 ㅡ0ㅡㅋ

해결????

=================================================

2019년 7월 31일 정리

=================================================

컴퓨터 메모리 부족 현상으로 보이며,

현재까지의 다른 대책은 없는 것으로 ㅡ.ㅡㅋ

컴퓨터 재부팅 후 다른 프로그램을 실행시키지 않고

해당 파일을 새로 열어보면 해결이 되는 것을 볼수 있다.

재부팅 이외의 다른 방안은 아직 찾지 못한 상태임!!
