아파트 기준층 골조 공사에서 외부 벽체 거푸집 설치는 대부분 갱폼이 담당합니다.
같은 층 형상이 반복되는 구조에서는 갱폼의 생산성과 정밀도가 매우 높기 때문에
지금의 공동주택 시공에서는 거의 필수 시스템이라고 볼 수 있습니다.
이번 글에서는 갱폼 셋팅 과정, 기준 레벨, 앙카 위치, 주의사항, 셋팅 흐름을 정리해보겠습니다.
📌 1. 갱폼이란?

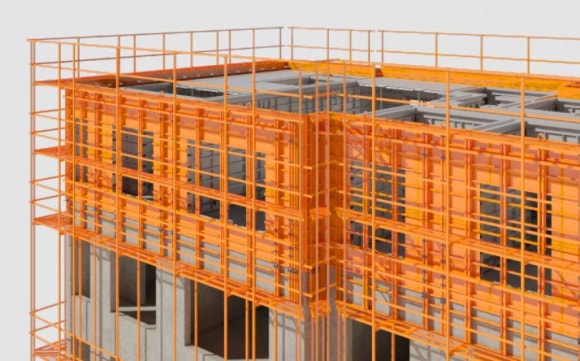

갱폼은 다음과 같은 특징을 가진 대형 금속 거푸집 시스템입니다.
- 철재 구조
- 반복 사용에 의한 변형 적음
- 발판·난간 일체형 (케이지 포함)
- 외벽 · 난간벽 시공에 최적화
- 수직도 확보가 쉬움
- 안전성 확보 용이
정의(요약):
“고층 및 반복형 구조물에서 외부벽형틀과 케이지를 일체화하여 제작한 거푸집 시스템”
📌 케이지 구성
| 상부 케이지 | 거푸집 셋팅·해체 작업용 발판 (상부 2단) |
| 하부 케이지 | 미장·견출 작업용 발판 (하부 2단) |
📌 2. 갱폼 셋팅은 언제 시작하나?
일반적으로:
즉, 세대가 형성된 이후 외부 구조가 올라가기 시작할 때 본격적으로 설치가 진행됩니다.
📌 3. 셋팅 전 반드시 확인해야 할 것
✔ 단열재 유무
외벽은 외기 접촉구간이므로 반드시 단열재가 들어갑니다.
- 최하층 바닥(피로티와 접하는 층) → 단열재 있음
- 기준층 바닥·벽체 → 단열재 있음
- 지붕층 → 단열재 있음
만약 갱폼 기준 치수와 세대 바닥 레벨이 동일하다면?
👉 단열재 누락 여부를 반드시 의심해야 합니다.
📌 4. 앙카(Anchor) 매립 레벨 확인
갱폼은 슬래브에 앙카볼트를 매립해 고정합니다.

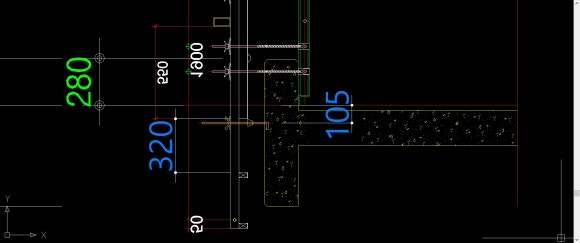

예시 도면 기준:
📍 주의

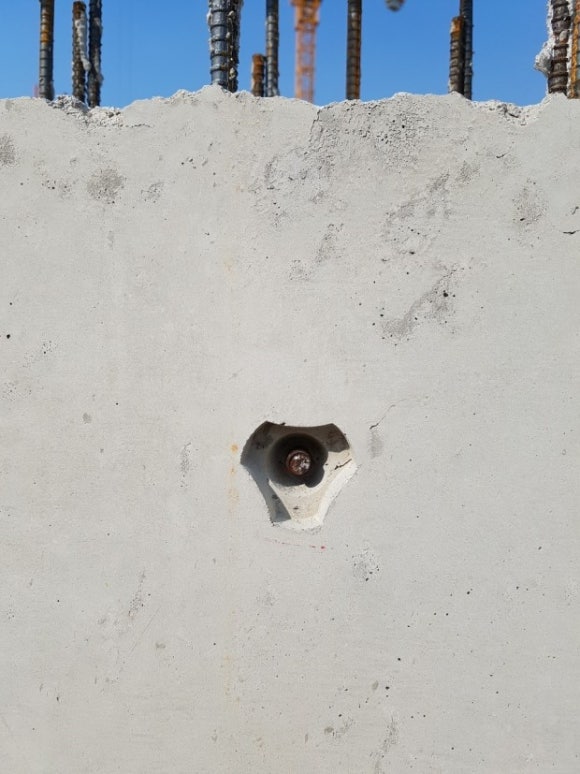

타설 후 앙카캡이 콘크리트에 묻혀 있거나 돌출되면 반드시 제거 또는 보정해줘야 합니다.
📌 5. 먹매김 및 치수 검증
갱폼 설치 전 수행해야 할 작업:
- 벽체 외곽 먹선 확인
- 외벽 두께 재검증
- 치수가 부족하면 → 합판 보강
- 치수가 과하면 → 그라인딩 또는 할석(절단)
갱폼은 수정이 어려운 장비이므로 사전 치수 검증은 필수입니다.
📌 6. 갱폼 내림(Down Height)
갱폼의 셋팅시 가장 중요한 개념 중 하나입니다.
“갱폼 거푸집 면이 콘크리트 슬래브 레벨보다 얼마나 내려가는가”
예시:
| 기준층 | 80mm |
| 셋팅층 (최초 설치층) | 50mm |
왜 필요한가?
- 갱폼면이 슬래브보다 높으면 → 밑에 공간이 떠버림 → 고정 불가
- 틈이 생기면 → 콘크리트 타설 후 벌어짐 또는 미장·사춤 발생
📌 예외
코아 선행 공법(코아 먼저 타설)에서는 처짐 보정 다울바 때문에 내림이 없는 경우도 있음
📌 7. 셋팅 시 연결 및 고정 방식
- 하부는 서포트(써포트/시스템동바리) 로 보정
- 앙카볼트 + 갱폼 수직부재 정렬
- 수직 정렬 불가 시 → 각파이프 수평 연결(보정재 사용)

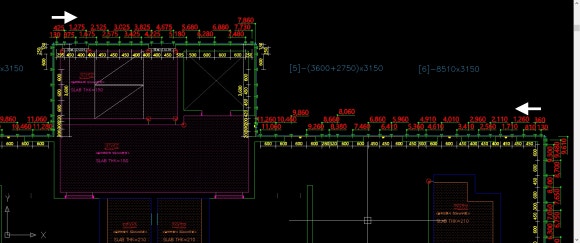

👉 앙카배치도(Anchor Plan)를 도면화하여 설계 → 반영하면
설치속도 향상 + 수평재 감소 = 공기 단축 효과가 큼
📌 8. 셋팅 후 체크리스트
| 수직도(Plumb) 확보 여부 | ✔ |
| 앙카 체결 상태 | ✔ |
| 하부 서포트 균형 | ✔ |
| 외부 발판 연결상태 | ✔ |
| 단열재 간섭 여부 | ✔ |
| 세대 간 창호 개구부 치수 매칭 | ✔ |
📌 핵심 요약
✔ 갱폼은 도면 검토 후 셋팅하는 장비이지 바로 설치하는 장비가 아니다.
✔ 단열재·먹매김·바닥 레벨·창호 위치가 설치 품질을 결정한다.
✔ 설계 오류·셋팅 오차가 발생하면 해체→수정→재셋팅, 즉 “손해”가 발생한다.
