계단참 단수에 따른 슬래브의 모양 (1)

계단 시공을 하다 보면 가장 고민되는 것 중 하나가 바로 계단참 슬래브를 어떻게 깔아야 하는가입니다.
특히 참이 두 개로 나뉘어 단수가 추가되는 계단 구조에서는 슬래브 구성과 레벨 정리가 중요합니다.

이번 글에서는 아래와 같은 중간 계단참이 1단 추가된 형태를 기준으로 설명합니다.

---

1️⃣ 기본 평면도 확인

아래는 계단 평면도 예시입니다.

• 계단참이 반으로 나뉘어 단수 1개가 추가된 구조
• 마감은 타일 50mm 기준

이 평면도를 구조 기준으로 다시 정리해보면 👇



---

2️⃣ 구조선으로 정리한 평면도

✔ 색상 의미

• 하늘색 : 마감(타일 50mm)을 고려하여 이동된 챌판(개꾸미) 위치
• 선홍색(사선 포함) : 실제 합판 슬래브 위치
• 노란색 SL값 : 단면도를 기준으로 산출한 슬래브 레벨(SL)

SL값은 ‘합판 두께를 제외한 순수 콘크리트 슬래브 레벨’입니다.

---

3️⃣ 슬래브 레벨(SL) 해석

단면도에서 얻은 기본 데이터는 다음과 같습니다.

• 시작 슬래브 : SL –150
  (계단 슬래브 기본 두께 150mm)

그 다음 레벨 변화는 다음과 같이 진행됩니다.

1. 첫 계단참 → SL +1250
2. 중간 참(1단 추가) → SL +1425
3. 마지막 계단참 → SL +2975

즉, 계단참이 늘어나면
수평참 → 1단 상승 → 다시 경사슬래브 → 최종 참
이 순서대로 레벨이 쌓입니다.

---

4️⃣ 중간 계단참 확대 설명

계단참이 두 개로 나뉠 경우,
중간 부분에서 가장 많은 이해가 필요한 구간이 생깁니다.

아래 확대 평면도에서는:

• 경사 슬래브의 접점
• 1단 추가되는 위치
• 각 구간의 SL값
• 횡단 슬래브 구성

이 모두를 확인할 수 있습니다.

특히,
경사슬래브 → 평슬래브(계단참) → 다시 경사슬래브
이 과정을 어떻게 깔끔하게 연결하느냐가 핵심입니다.

---

5️⃣ 단면을 기준으로 작성한 전개도

단면도와 레벨값을 이용하면
아래와 같은 계단 전개도를 만들 수 있습니다.

전개도는 시공자 입장에서
계단의 전체 흐름을 한눈에 볼 수 있도록 해주기 때문에
현장에서는 필수 자료입니다.

---

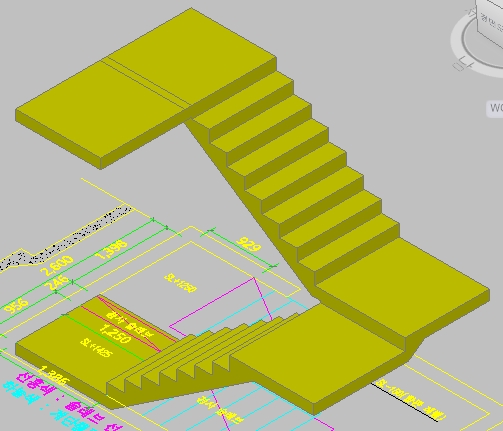

6️⃣ 모델링 예시

정리된 평면도 + 단면도를 기준으로
계단을 3D로 모델링하면 아래와 같은 형태가 나옵니다.

✔ 상부 뷰

전체적인 경사·참의 구성 확인 가능

✔ 하부 뷰

형틀 해체 후 실제 보이는 계단의 하부 모습과 유사

이 모델링 형태는 중간 계단참이 가장 자연스럽고 안정적으로 형성된 형태로,
실무에서도 개인적으로 선호하는 구조입니다.

---

✨ 마무리

계단참이 하나 더 생기면
슬래브 구성과 레벨 계산이 훨씬 복잡해지지만,

• 챌판 위치
• 경사슬래브 연결점
• 중간 참의 1단 증가
• SL값 정리
• 전개도 작성

이 5가지만 정확히 잡으면
현장에서 매우 안정적인 계단 구조가 나옵니다.

다음 글에서는 **계단참 단수 변화에 따른 슬래브 모양 (2)**를 이어서 정리해보겠습니다.
